Imagine que a sua planta tenha um sistema que envia produto líquido altamente inflamável para uma esfera a uma pressão de 50 barg. A esfera foi projetada para uma pressão máxima permitida de 30 barg. Os seguintes dispositivos estão instalados para evitar ruptura vaso por alta pressão:
-Válvula de controle de redução de pressão controlada diretamente pelo sistema básico de controle de processo para manter a pressão de entrada do líquido controlada em 18 barg;
-Uma válvula de controle de pressão no topo da esfera enviando para o flare, se a pressão atingir 22 barg. O controle está também no sistema básico de controle de processo (PT-resolvedor lógico-PV);
Um alarme de pressão alta com o PT independente do sistema de alívio de pressão mencionado no parágrafo anterior e utilizando o mesmo resolvedor lógico, com set em 26 barg. O operador é treinado no procedimento específico que indica o passo a passo da tomada de ação se o alarme for acionado.
-Uma indicação de nível que ao atingir 80%, fechará a PV pelo sistema básico de controle de pressão.
-Uma válvula de alívio com o set de abertura em 30 barg.
Existem continuamente pessoas trabalhando nas proximidades do vaso que, se ocorrer uma ruptura, poderá causar múltiplas fatalidades.
A matriz de tolerabilidade de risco subscrita pela empresa exige que a frequência de falha para um cenário como este não pode ser ˃1E-05 falhas/ano.
Qual a melhor metodologia para analisar se esse cenário é considerado tolerável conforme o critério da empresa mencionado no parágrafo anterior?

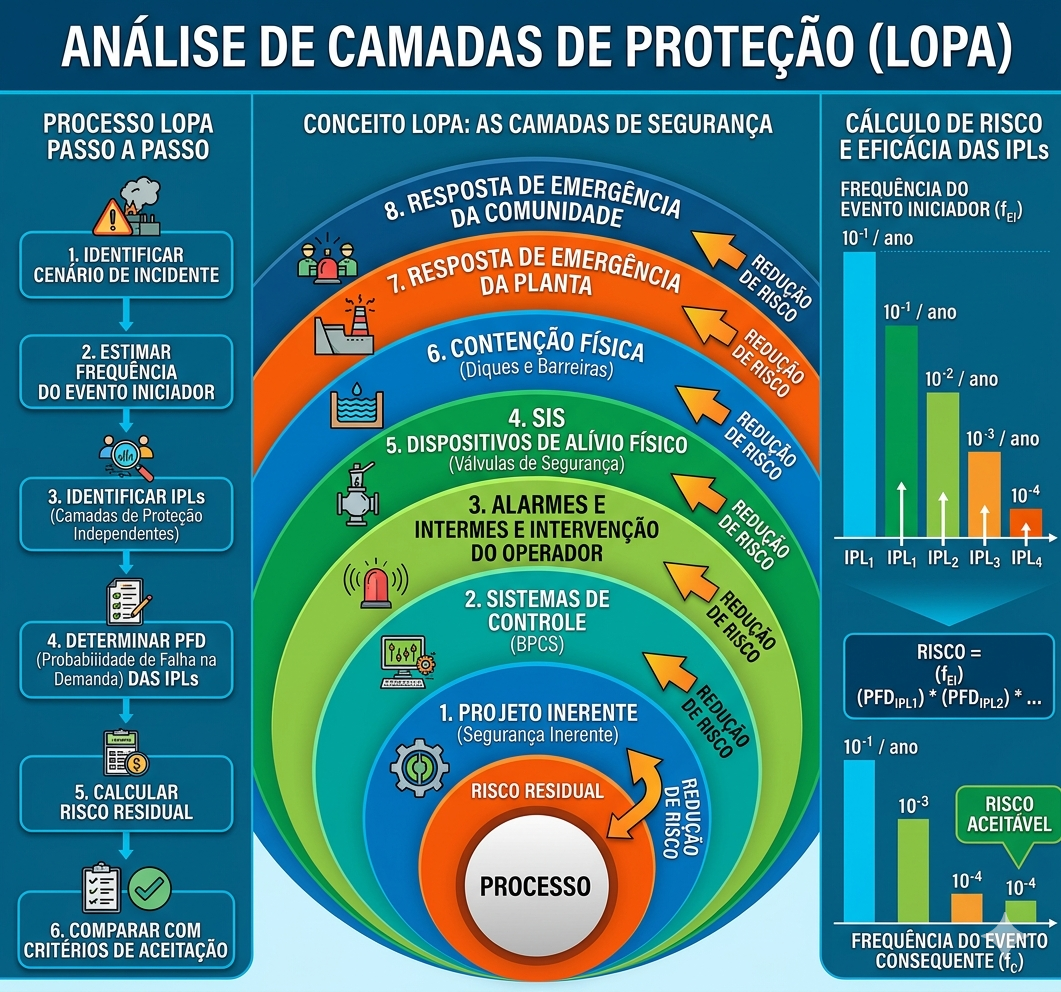

A melhor metodologia é Layer of Protection Analysis porque analisará com detalhes a frequência de falha mais correta do evento iniciador e avaliará as salvaguardas com vistas nos critérios estabelecidos das camadas independentes de proteção com base nas boas práticas largamente aceitas (CCPS, IEC 61511, etc.). Este cenário será considerado tolerável?
Outra importante pergunta que Lopa pode responder é se precisará de alguma função instrumentada de segurança e qual o SIL requerido a fim de reduzir o risco na frequência subscrita pela empresa.
